Vous préparez un dossier d’urbanisme et cherchez à comprendre concrètement ce qu’est un plan de masse réussi ? Ce document graphique représente votre terrain vu du dessus, avec l’implantation exacte de votre construction, les accès, les limites de propriété et les aménagements extérieurs. Il constitue une pièce obligatoire pour tout permis de construire ou déclaration préalable de travaux. Un plan de masse bien conçu facilite l’instruction administrative et évite les refus ou demandes de compléments. Dans cet article, vous découvrirez des exemples concrets, les éléments indispensables à intégrer et les bonnes pratiques pour réaliser un plan conforme dès le premier envoi.
Comprendre le plan de masse et son rôle dans votre projet
Avant de vous lancer dans la réalisation de votre plan de masse, prenez le temps de saisir sa véritable fonction. Ce document n’est pas une simple formalité administrative : il permet aux services d’urbanisme de vérifier que votre projet respecte les règles locales d’implantation, de hauteur et d’occupation du sol définies par le Plan Local d’Urbanisme.
À quoi sert concrètement un plan de masse dans un dossier d’urbanisme
Le plan de masse offre une vue d’ensemble de votre projet dans son environnement immédiat. Il permet à l’instructeur de la mairie de vérifier visuellement si votre construction respecte les distances minimales par rapport aux limites séparatives, si les accès sont conformes aux règles de sécurité et si l’emprise au sol ne dépasse pas les seuils autorisés. Sans ce document clair et complet, même un projet parfaitement conforme peut se voir refusé pour vice de forme.
Concrètement, ce plan aide l’administration à répondre à des questions essentielles : la construction empiète-t-elle sur une servitude ? Les places de stationnement sont-elles suffisantes ? Le raccordement aux réseaux est-il possible ? Chaque élément figurant sur le plan de masse sert donc une vérification réglementaire précise.
Que doit contenir un plan de masse pour permis de construire accepté
Un plan de masse recevable contient systématiquement ces éléments : l’échelle du plan (généralement 1/200 ou 1/500), l’orientation avec une flèche indiquant le nord, les limites du terrain avec leurs dimensions, les constructions existantes et le projet avec leurs emprises respectives. Vous devez également représenter les accès depuis la voie publique, les stationnements, les cheminements piétons et l’indication des principaux réseaux.
Les cotes sont cruciales : distance entre la construction et chaque limite de propriété, hauteur du bâtiment, superficie du projet. Ces mesures permettent de vérifier la conformité au règlement d’urbanisme applicable. Enfin, mentionnez les espaces verts, les arbres à conserver ou à abattre et les systèmes d’évacuation des eaux pluviales si le PLU l’exige.

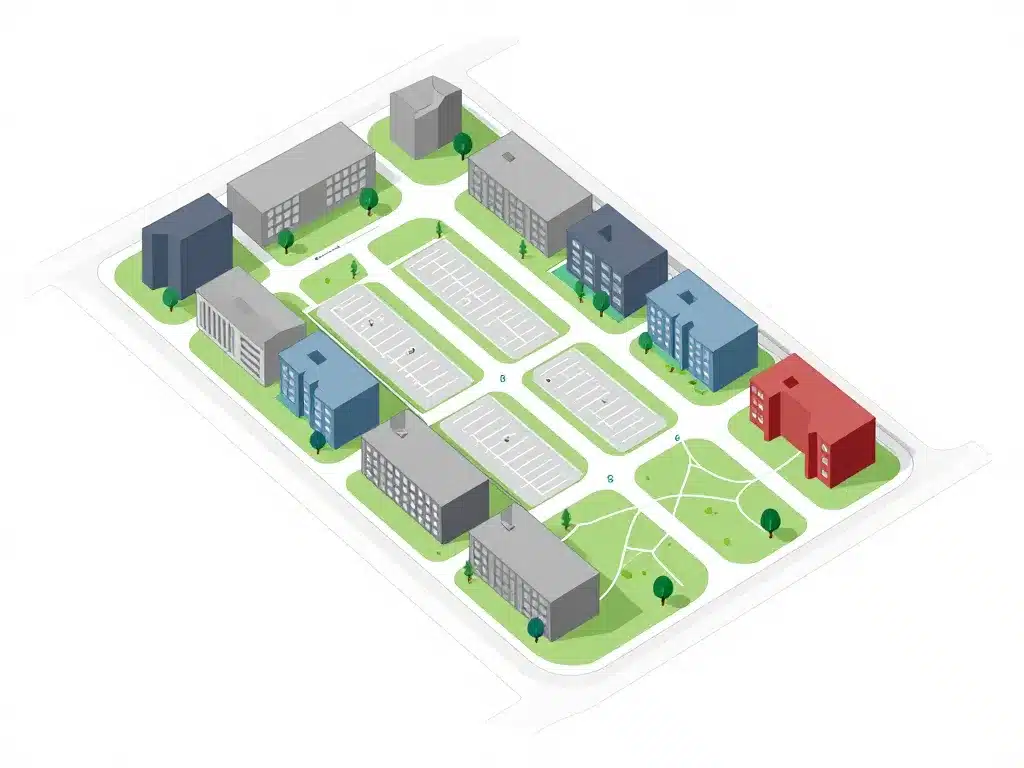

Construire un exemple de plan de masse conforme aux règles d’urbanisme
Passons maintenant à la réalisation concrète de votre plan de masse. Chaque élément suit une logique précise que vous pouvez reproduire, même sans formation technique. L’important est de respecter une méthode claire et de vérifier la cohérence entre tous les éléments représentés.
Comment représenter les limites du terrain et l’orientation nord clairement
Commencez par tracer le contour de votre parcelle en vous appuyant sur votre relevé cadastral ou le plan fourni par le géomètre. Utilisez un trait continu bien visible et inscrivez la longueur de chaque côté en mètres. Cette étape constitue le cadre de référence pour tous les autres éléments.
Pour l’orientation, placez une flèche du nord dans un angle du plan, de préférence en haut à droite. Cette flèche doit correspondre à l’orientation réelle de votre terrain, vérifiable sur un plan cadastral ou une carte IGN. Sans cette indication, l’instructeur ne peut pas évaluer l’ensoleillement, les ombres portées ou la position par rapport aux vents dominants.
Intégrer bâtiments existants, projet et distances aux limites séparatives
Représentez les constructions existantes avec une couleur ou des hachures spécifiques, distinctes de celles utilisées pour votre projet. Par exemple, les bâtiments existants peuvent être hachurés en gris, tandis que le projet apparaît en rouge ou orange. Cette différenciation visuelle facilite immédiatement la lecture du plan.
Indiquez ensuite les distances entre votre future construction et chaque limite de propriété. Ces cotes doivent être précises au centimètre près : 4,50 m depuis la limite nord, 6,20 m depuis la limite est, etc. Si votre projet comprend plusieurs bâtiments ou extensions, cotez également les distances entre eux. Ces mesures seront vérifiées par rapport aux règles de recul imposées par le PLU, souvent de 3 à 5 mètres minimum selon les zones.
Comment montrer les accès, parkings et réseaux sur un plan de masse
Dessinez l’accès véhicule depuis la voie publique en indiquant la largeur du portail ou de l’entrée (généralement 3 à 4 mètres pour un passage de voiture). Si un accès piéton séparé existe, représentez-le également avec une largeur minimale de 1 mètre. Tracez l’allée ou le chemin d’accès jusqu’au stationnement ou au garage.
Pour les places de stationnement, matérialisez chaque emplacement avec ses dimensions standard (5 x 2,5 mètres minimum par place) et montrez les zones de manœuvre si nécessaire. En zone urbaine, le PLU impose généralement 1 à 2 places par logement.
Concernant les réseaux, indiquez par des symboles conventionnels les points de raccordement : arrivée d’eau potable, branchement électrique, assainissement collectif ou autonome. Si le tracé exact n’est pas défini, une indication schématique avec une note explicative suffit généralement pour l’instruction initiale.
Rendre votre plan de masse lisible, précis et exploitable par la mairie
La présentation de votre plan de masse compte autant que son contenu. Un document bien organisé, propre et facile à lire accélère l’instruction et réduit considérablement les risques de demande de pièces complémentaires qui ralentissent votre projet.
Quelle échelle choisir pour un plan de masse clair et détaillé
L’échelle dépend de la taille de votre terrain. Pour une parcelle de moins de 500 m², l’échelle 1/200 offre un bon niveau de détail sans surcharger le plan. Pour un terrain plus grand, jusqu’à 2000 m², privilégiez le 1/500. Au-delà, le 1/1000 peut convenir, mais vérifiez que les détails restent lisibles.
Notez toujours l’échelle de manière visible sur le plan, généralement en bas ou dans le cartouche. Vérifiez impérativement que votre impression respecte cette échelle : un plan à 1/200 doit mesurer 5 cm pour 10 mètres réels. Une simple règle vous permet de contrôler avant envoi.
Organiser légende, couleurs et annotations pour un exemple professionnel
Créez une légende simple qui explique vos codes graphiques. Par exemple :
| Symbole | Signification |
|---|---|
| Trait continu épais | Limite de propriété |
| Hachuré gris | Bâtiment existant |
| Hachuré rouge | Projet de construction |
| Flèche bleue | Réseau d’eau |
| Ligne pointillée | Réseau électrique enterré |
Limitez-vous à trois ou quatre couleurs maximum pour éviter la confusion. Les annotations doivent rester courtes et précises : « portail 3,5 m », « garage 20 m² », « arbres conservés ». Évitez les phrases longues qui surchargent inutilement le dessin.
Comment éviter les erreurs fréquentes qui font refuser un plan de masse
Plusieurs erreurs reviennent systématiquement dans les dossiers refusés. L’absence de flèche du nord arrive en tête, suivie de l’oubli de l’échelle ou de cotes essentielles. Vérifiez que chaque distance importante est mentionnée : reculs par rapport aux limites, hauteur du bâtiment, superficie des constructions.
Les incohérences entre le plan de masse et les autres pièces du dossier provoquent également des refus. Si votre plan de façade montre une hauteur de 8 mètres, cette mesure doit correspondre à celle indiquée sur le plan de masse. De même, les surfaces déclarées dans le formulaire doivent correspondre aux emprises dessinées.
Enfin, les approximations grossières sur les limites de parcelle constituent un motif fréquent de rejet. Basez-vous toujours sur un plan cadastral récent ou un relevé de géomètre pour tracer les contours de votre terrain avec précision.
Outils, modèles et exemples pratiques pour réussir votre plan de masse
Vous n’avez pas besoin de compétences en dessin technique pour produire un plan de masse acceptable. Plusieurs solutions s’offrent à vous selon la complexité de votre projet et votre budget.
Peut-on réaliser un plan de masse soi-même sans logiciel spécialisé
Pour un projet simple (extension de moins de 40 m², garage, piscine), vous pouvez tout à fait dessiner votre plan à la main. Procurez-vous du papier millimétré, une règle graduée, une équerre et un crayon bien taillé. Chaque carreau peut représenter un mètre à l’échelle 1/200.
Commencez par mesurer votre terrain avec précision, puis tracez les limites en respectant l’échelle choisie. Positionnez ensuite les constructions existantes et votre projet. Cette méthode artisanale reste valable juridiquement si le plan respecte toutes les mentions obligatoires et reste parfaitement lisible. Pour améliorer la présentation, vous pouvez scanner votre dessin et le repasser au propre avec un logiciel de retouche photo basique.
Quels logiciels et ressources utiliser pour un exemple de plan de masse
Des logiciels gratuits comme SketchUp Free, LibreCAD ou même des outils en ligne spécialisés en urbanisme permettent de créer des plans de masse propres sans formation approfondie. Ces solutions offrent des bibliothèques de symboles (arbres, voitures, mobilier urbain) qui enrichissent la présentation.
Certaines plateformes proposent des modèles préétablis de plans de masse que vous pouvez personnaliser. Attention toutefois : ces modèles doivent absolument être adaptés aux dimensions réelles de votre terrain, à votre projet spécifique et aux règles de votre PLU local. Un plan de masse générique ne sera jamais accepté tel quel.
Pour vérifier la conformité de votre plan, consultez le PLU de votre commune disponible en mairie ou sur le site internet municipal. Les règlements précisent les exigences spécifiques à votre zone (distances, hauteurs, coefficients).
Quand confier votre plan de masse à un architecte ou à un professionnel
Le recours à un architecte devient obligatoire dès que votre projet dépasse 150 m² de surface de plancher. Mais même en dessous de ce seuil, faire appel à un professionnel présente des avantages significatifs. En zone urbaine dense, avec un PLU complexe ou des contraintes patrimoniales (secteur sauvegardé, périmètre ABF), un architecte maîtrise les subtilités réglementaires et maximise vos chances d’obtention du permis.
Si vous avez déjà essuyé un refus, un professionnel identifiera rapidement les points bloquants et adaptera le plan de masse en conséquence. Le coût d’une prestation limitée au plan de masse se situe généralement entre 300 et 800 euros selon la complexité, un investissement souvent rentabilisé par le gain de temps et la sécurité juridique.
Un dessinateur en bâtiment ou un bureau d’études peut également produire des plans de masse conformes à moindre coût qu’un architecte pour les projets simples. Quelle que soit votre option, assurez-vous que le professionnel connaît bien les règles d’urbanisme locales et dispose d’une assurance responsabilité civile professionnelle.
Réaliser un plan de masse conforme demande de la rigueur et de la précision, mais reste accessible avec une bonne méthode. En respectant les éléments obligatoires, en soignant la présentation et en vérifiant la cohérence de votre dossier, vous optimisez vos chances d’obtenir rapidement l’autorisation nécessaire à votre projet de construction.
