Vous souhaitez visualiser un terrain, un projet immobilier ou comprendre l’utilité des plans de masse ? Cette vue d’ensemble, indispensable à de nombreux dossiers d’urbanisme et de construction, répond à des règles précises tout en s’adaptant à chaque projet. Directement ci-dessous, retrouvez à quoi ressemble un exemple de plan masse, son utilité concrète et des conseils pour réussir le vôtre.
Comprendre rapidement ce qu’est un plan masse et ses objectifs
Le plan masse est bien plus qu’un simple croquis technique : il structure tout projet de construction et facilite le dialogue avec les autorités. Découvrez comment il répond à vos besoins d’information, de clarté et de conformité.
Comment un plan masse se distingue-t-il d’autres plans techniques ?
Au cœur d’un dossier de permis de construire, le plan masse représente le projet vu du dessus, à l’échelle et avec précision. Il met en contexte le projet sur le terrain, là où un plan de situation se limite à l’emplacement général.
Contrairement au plan de situation qui montre uniquement la localisation de votre terrain dans son environnement, le plan masse entre dans le détail de l’implantation. Il révèle les distances par rapport aux limites séparatives, la position exacte des constructions et les aménagements prévus. Cette précision technique permet aux instructeurs d’évaluer la conformité de votre projet aux règles d’urbanisme locales.
Quels sont les éléments obligatoires à retrouver sur un plan masse ?
Y figurent systématiquement : limites de propriété, bâtiments existants et à construire, accès, réseaux et plantations. Sans ces mentions, il risque un refus administratif ou des retards.
| Élément obligatoire | Détail requis |
|---|---|
| Limites de propriété | Contours exacts du terrain avec cotes |
| Constructions existantes | Bâtiments à conserver ou démolir |
| Projet de construction | Implantation précise avec dimensions |
| Accès et voies | Entrées piétonnes et véhicules |
| Réseaux | Raccordements eau, électricité, assainissement |
| Espaces verts | Arbres existants et plantations prévues |
Explorer différents exemples de plans masse et leurs spécificités
La diversité des projets impose des adaptations au plan masse, qu’il s’agisse d’une maison individuelle, d’un lotissement ou d’un bâtiment public. Voici des exemples concrets qui éclairent sur leurs caractéristiques propres.
Exemples de plan masse selon différents types de constructions

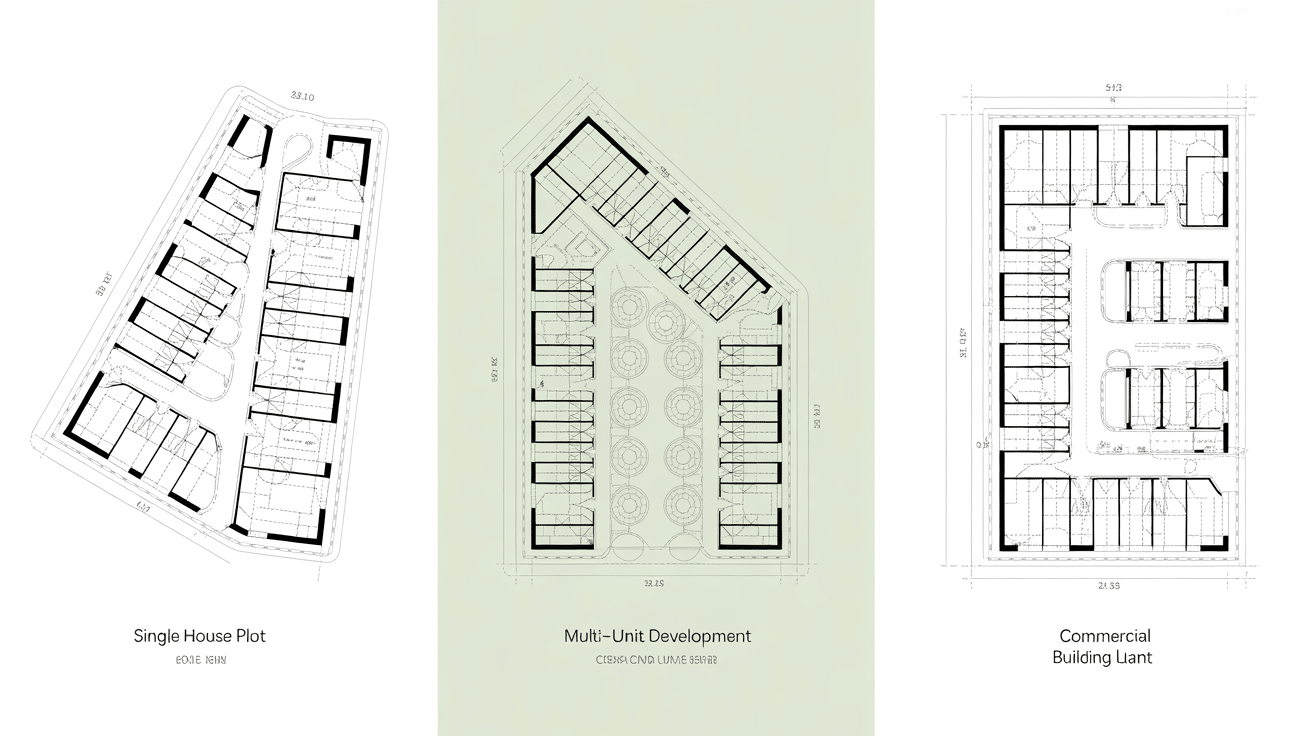

Un plan masse pour maison individuelle met l’accent sur l’implantation du bâtiment et les accès. Pour un lotissement ou une zone commerciale, le plan devient plus détaillé : division en lots, voies, stationnement et aménagement paysager.
Pour une maison individuelle, l’exemple type présente un terrain rectangulaire avec la construction positionnée en respectant les reculs obligatoires. L’allée d’accès relie la voie publique au garage, tandis que la terrasse et le jardin occupent l’espace restant. Les cotes indiquent clairement les distances aux limites.
Dans le cas d’un lotissement, l’exemple de plan masse englobe plusieurs parcelles avec leurs voies de desserte internes. Chaque lot dispose de ses propres contraintes d’implantation, et le plan général montre la répartition des espaces communs, des aires de stationnement visiteurs et des espaces verts collectifs.
À quoi ressemble un plan masse réussi : les points à ne pas négliger
Un bon plan masse fait ressortir les cotes, l’orientation (nord), la légende et les proportions. Il valorise aussi les contraintes comme les zones inondables ou les servitudes.
L’échelle appropriée constitue le premier critère de réussite. Généralement fixée au 1/500ème pour les projets importants ou au 1/200ème pour les constructions individuelles, elle garantit la lisibilité tout en conservant la précision nécessaire. La flèche du nord magnétique doit être clairement visible, permettant d’évaluer l’orientation du projet.
La légende complète identifie chaque élément par des symboles standardisés : traits pleins pour les constructions nouvelles, pointillés pour les démolitions, hachures pour les terrasses. Cette codification universelle facilite la lecture par tous les intervenants.
Pourquoi le choix du format (numérique ou papier) a-t-il son importance ?
Selon les exigences du service urbanisme, un plan masse peut être transmis en version papier ou numérique. Le format numérique facilite souvent les échanges et les modifications avec les architectes et la mairie.
Le format numérique présente l’avantage de la modification rapide et de la transmission instantanée. Les services d’urbanisme acceptent désormais majoritairement les fichiers PDF de haute définition, permettant un zoom précis sur les détails. Cette dématérialisation accélère l’instruction des dossiers et réduit les délais de réponse.
Préparer et réaliser son propre plan masse : conseils et erreurs à éviter
Au-delà des modèles, réaliser un plan masse pertinent nécessite méthode, rigueur et attention au détail. Ces conseils vous aideront à anticiper les principales difficultés.
Quels outils et logiciels facilitent aujourd’hui la création d’un plan masse ?
Des outils spécialisés (Autocad, SketchUp) sont adaptés pour créer des plans précis et modifiables, mais certains modèles gratuits conviennent pour de petites réalisations. L’essentiel : respecter les échelles imposées (généralement 1/500ème ou 1/200ème).
AutoCAD reste la référence professionnelle pour sa précision et ses fonctionnalités avancées. Il permet de gérer les calques, les cotations automatiques et l’export dans tous les formats requis. Pour les particuliers, SketchUp offre une approche plus intuitive avec une version gratuite suffisante pour des projets simples.
Les solutions en ligne comme Kozikaza ou Sweet Home 3D démocratisent l’accès à ces outils. Elles proposent des bibliothèques d’objets prêtes à utiliser et des tutoriels pour débuter rapidement. Attention toutefois à vérifier que l’export final respecte les standards exigés par votre mairie.
Anecdotes et erreurs fréquentes lors de la conception d’un plan masse
Oublier une servitude, mal positionner une clôture ou confondre nord géographique et magnétique : ces erreurs font perdre du temps. Faites valider votre plan par un professionnel ou comparer avec un exemple de plan masse officiel pour éviter les déconvenues.
L’erreur la plus courante consiste à négliger la servitude de passage accordée au voisin ou aux services publics. Cette omission peut compromettre totalement votre projet si elle traverse l’emplacement prévu pour la construction. Consultez systématiquement le titre de propriété avant de dessiner.
La confusion entre nord géographique et nord magnétique génère également des malentendus. Le nord du plan masse doit correspondre au nord géographique, facilement identifiable sur les plans cadastraux de référence. Un décalage peut fausser l’analyse de l’ensoleillement et des vues.
Où trouver des modèles et exemples de plan masse fiables et conformes
Trouver le bon exemple de plan masse vous fait gagner du temps et sécurise votre démarche administrative. Voici les ressources à privilégier pour partir sur de bonnes bases.
Sites, administrations et services en ligne proposant des exemples vérifiés
Les sites officiels de mairies, services urbanisme ou portails gouvernementaux mettent souvent à disposition des modèles adaptés. Privilégiez les exemples conformes à la réglementation locale.
Le portail service-public.fr centralise les exigences nationales et oriente vers les spécificités locales. Chaque mairie développe généralement sa propre documentation avec des exemples types correspondant aux contraintes de son territoire. Ces modèles intègrent déjà les particularités du Plan Local d’Urbanisme (PLU) en vigueur.
Les Conseils d’Architecture, d’Urbanisme et de l’Environnement (CAUE) proposent également des ressources pédagogiques. Leurs exemples commentés expliquent les bonnes pratiques et les pièges à éviter selon le type de projet et la zone géographique.
Pourquoi personnaliser un modèle de plan masse reste indispensable
Un modèle prêt à l’emploi donne la structure mais il doit toujours être adapté à votre terrain. Tenir compte des particularités du lieu et des règles d’urbanisme assure la validité de votre plan.
Chaque terrain présente ses propres contraintes : pente, exposition, végétation existante, raccordements possibles aux réseaux. Un modèle générique ne peut intégrer ces spécificités qui conditionnent pourtant la faisabilité et l’acceptation de votre projet. L’adaptation personnalisée reste donc obligatoire pour obtenir un plan masse conforme et réaliste.
Les règles d’urbanisme évoluent également selon la commune et la zone du PLU concernée. Coefficients d’emprise au sol, hauteurs maximales, matériaux imposés : ces contraintes locales doivent impérativement figurer dans votre plan pour éviter tout refus administratif.
Un exemple de plan masse bien conçu facilite considérablement l’obtention de votre permis de construire. En respectant les exigences techniques et réglementaires tout en valorisant votre projet, il devient un atout décisif pour concrétiser vos ambitions immobilières. N’hésitez pas à vous appuyer sur les ressources officielles et à solliciter un accompagnement professionnel pour les projets complexes.
