Passer un câble horizontal dans cloison placo facilement

Installer une prise ou déplacer un interrupteur nécessite souvent de traverser une cloison en plaques de plâtre horizontalement. Contrairement au passage vertical, où la gravité facilite la descente des fils, le cheminement horizontal se heurte aux montants métalliques de l’ossature. Réussir à passer un câble horizontal dans une cloison placo sans arracher l’isolant ni multiplier les rebouchages demande de la méthode et les bons outils.

Table des matières

Anticiper les obstacles internes de la cloison

Avant de percer, comprenez la structure derrière votre plaque de plâtre. Les cloisons BA13 reposent sur des rails et des montants verticaux espacés de 60 cm. Ces éléments métalliques constituent le principal obstacle pour un passage horizontal.

Si votre cloison est alvéolaire, l’intérieur contient un réseau en carton. Le passage nécessite de percer ces alvéoles avec une tige rigide. S’il s’agit d’une ossature métallique avec isolant, le défi consiste à ne pas tasser la laine de verre, ce qui créerait un pont thermique ou une surépaisseur gênante.

Utilisez un détecteur de métaux pour localiser les rails. Si vous devez parcourir une longue distance, vous devrez probablement percer les montants métalliques. En rénovation, les opercules prévus par le fabricant sont rarement alignés avec votre besoin, ce qui rend l’usage d’une aiguille de tirage indispensable.

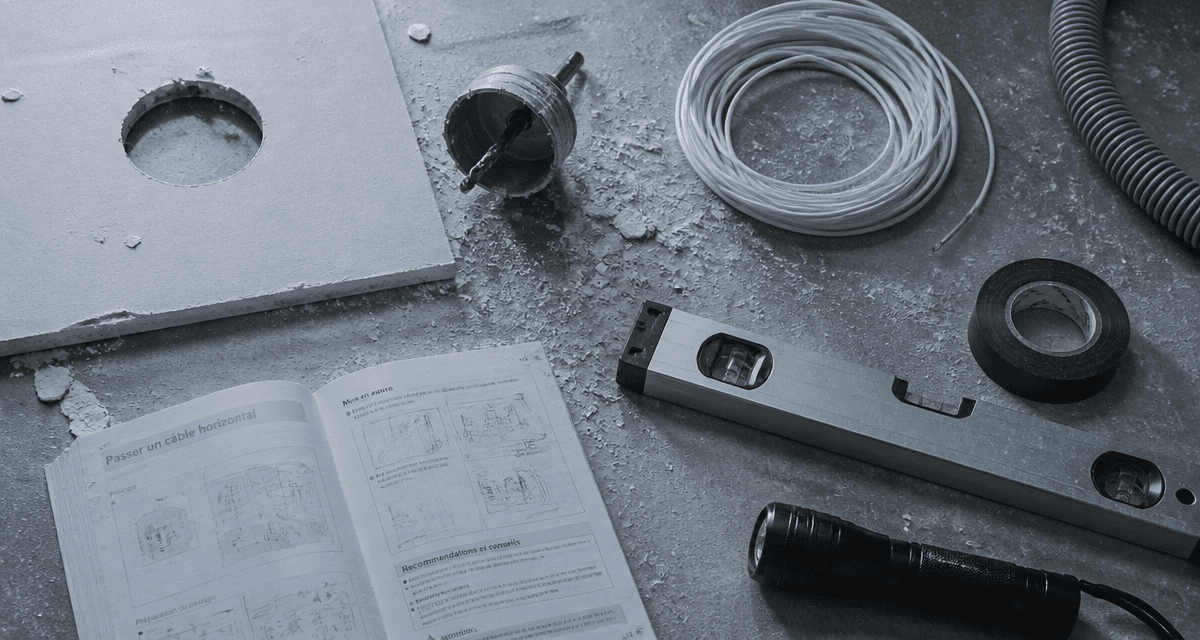

Le matériel indispensable pour un tirage propre

Pour réussir cette opération sans transformer votre mur en gruyère, munissez-vous des accessoires suivants :

Une scie-cloche de 67 mm est nécessaire pour les boîtes d’encastrement. Une aiguille de tirage en nylon ou fibre de verre permet de naviguer dans l’isolant. Prévoyez de la gaine ICTA pour protéger vos fils selon la norme NF C 15-100, du ruban adhésif d’électricien, ainsi qu’une lampe de poche ou un endoscope pour smartphone.

Outil	Utilité	Alternative système D
Aiguille de tirage	Guider le câble dans l’isolant	Cintre métallique déplié
Scie-cloche	Découpe nette pour boîtiers	Scie à guichet
Lubrifiant	Faciliter le glissement	Liquide vaisselle

Technique pas à pas pour le passage horizontal

La méthode la plus efficace consiste à travailler de point à point. Si la distance dépasse 1,20 mètre, ne tentez pas une traversée aveugle.

Marquage et perçage

Identifiez l’emplacement de la prise et celui de la source. Utilisez un niveau à bulle pour aligner les deux points. Percez avec la scie-cloche. Conservez les disques de plâtre découpés : ils serviront de bouchons si vous devez corriger un emplacement.

Création de fenêtres techniques

Pour traverser plusieurs montants, créez une petite ouverture au droit de chaque montant gênant. Cette fenêtre technique permet de percer le montant ou de guider l’aiguille. Une fois le câble passé, ces ouvertures se rebouchent facilement avec un peu d’enduit et une bande à joint.

Insertion et tirage

Introduisez l’aiguille par le premier trou. Si vous sentez une résistance souple, c’est l’isolant. Si elle est dure, c’est un montant. Utilisez votre main ou une pince à bec courbé via la fenêtre technique pour récupérer la tête de l’aiguille. Une fois qu’elle ressort par le trou de destination, fixez solidement votre gaine ICTA à l’extrémité avec du ruban adhésif, en formant une pointe profilée pour éviter les accrocs dans la laine de verre.

La précision du geste

Faire circuler un conducteur électrique derrière une paroi demande de la finesse. Votre aiguille doit se frayer un chemin entre la plaque et l’isolant sans déchirer le pare-vapeur. Si vous forcez, vous risquez de dégrader l’isolation thermique. Soyez patient : retirez l’aiguille pour modifier l’angle d’attaque plutôt que de tirer avec force et de déformer la structure interne.

Sécurité et conformité électrique

La norme NF C 15-100 encadre strictement ces travaux. Il est interdit de passer des fils nus directement dans une cloison ; ils doivent être protégés par une gaine ICTA. Si vous utilisez un câble type R2V, la gaine est facultative mais recommandée pour faciliter un remplacement futur.

Respect des volumes et coupure de courant

Dans une salle de bain, vérifiez les volumes de sécurité avant de percer. Un passage horizontal ne doit pas traverser une zone interdite comme le volume 1 au-dessus d’une baignoire. Coupez impérativement le disjoncteur général avant toute intervention, car un câble existant pourrait être sectionné par la scie-cloche.

Finitions et rebouchage

Une fois les fils tirés, installez les boîtes d’encastrement. Privilégiez des modèles étanches à l’air pour limiter les courants d’air. Pour les fenêtres techniques, fixez un morceau de rail ou de bois derrière la plaque pour servir de support, vissez la chute de placo récupérée, puis finissez à l’enduit de lissage. Après ponçage et peinture, l’intervention sera invisible.
